Comment lire les certifications ATEX et IECEx des instruments de mesure de l'humidité spécifiés pour les sites dangereux

Les sites dangereux sont des zones caractérisées par des quantités de liquides, de gaz ou de vapeurs inflammables, ou de poussières combustibles susceptibles de produire une explosion ou un incendie dans des conditions normales ou anormales. Les industries ou les processus typiques, présentant un potentiel d'explosivité sont entre autres la production de pétrole ou de gaz, le raffinage et le traitement pétrochimiques, le stockage du gazole et la peinture à base de pétrole. Pour déclencher une explosion, il doit y avoir un combustible – par exemple un gaz explosif comme l'hydrogène – ainsi qu'un comburant comme l'oxygène de l'air. Il faut aussi une source d'inflammation, une énergie comme par exemple une surface brûlante ou une étincelle électrique.

Il n'est pas toujours possible d'éliminer l'oxygène ou le combustible présent dans l'atmosphère. Ceci entraîne un second type de protection contre l'explosion, autrement dit l'évitement des sources d'inflammation. En utilisant uniquement un équipement certifié Ex, il est possible d'éliminer les principales sources d'inflammation. Le matériel électrique à installer dans les sites dangereux devrait être spécialement conçu et testé pour assurer qu'il ne déclenche pas d'explosion, sous l'effet d'arcs électriques ou de la température élevée à la surface de l'équipement. Tout le matériel certifié pour les zones dangereuses doit être étiqueté pour indiquer le type et le niveau de protection appliqué.

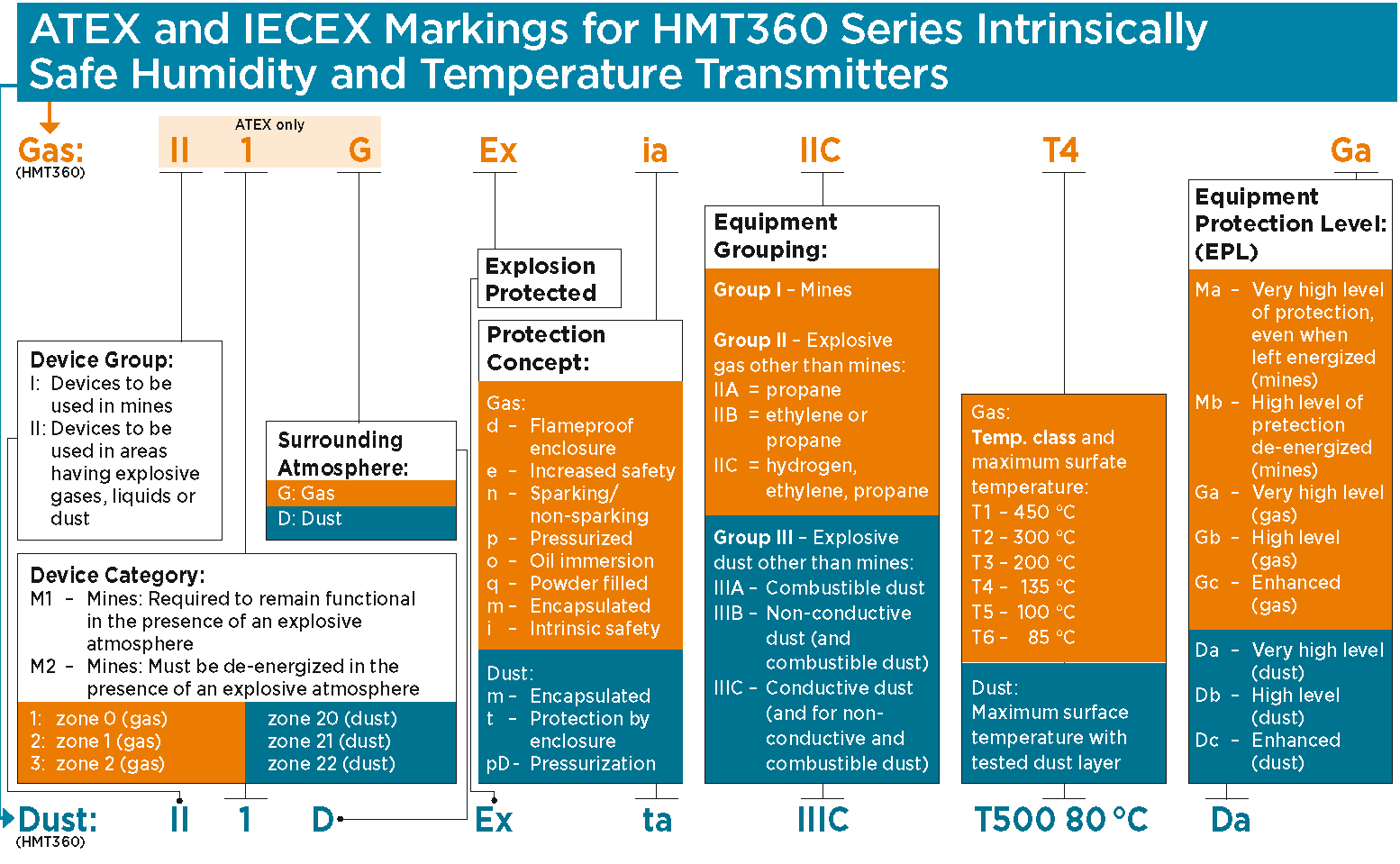

L'image ci-dessous illustre les sigles Ex généralement utilisés sur les plaques signalétiques des instruments antidéflagrants modernes, certifiés conformes à la directive ATEX de l'UE. Le marquage peut être divisé en deux parties, la première partie étant spécifiée par la directive 2014/34/UE. Elle ne s'applique qu'aux dispositifs pourvus d'un certificat ATEX. Le certificat ATEX est obligatoire pour tous les équipements vendus dans l'UE.

La deuxième partie est commune aux dispositifs certifiés ATEX et IECEx et définie dans les normes 60079-0. Elle spécifie les exigences générales posées aux équipements antidéflagrants ou Ex. Une plaque signalétique peut contenir les deux certifications ATEX/IECEx, mais il est possible qu'un dispositif ait sa propre plaque signalétique pour ATEX et IECEx.

Outre les certificats ATEX/IECEX, le HMT360 est conforme aux classifications de FM (États-Unis), CSA (Canada), TIIS (Japon), PCEC (Chine) et TR CU (EAC : Russie, Kazakhstan et Biélorussie). Celles-ci ont des marquages légèrement différents.

Le transmetteur d'humidité et de température de la série Vaisala HUMICAP® HMT360 est la solution idéale pour mesurer l'humidité dans les zones dangereuses. Toutes les options de sonde proposées fonctionnent de manière sûre et fiable, même dans les zones les plus dangereuses. La performance et la technologie éprouvées des transmetteurs HMT360 sont en conformité avec les normes internationales les plus rigoureuses.

Le marquage du transmetteur Vaisala HUMICAP HMT360 - la série de transmetteurs d'humidité et de température à sécurité intrinsèque pour les environnements dangereux :

GAZ : II 1 G Ex ia IIC T4 Ga
POUSSIÈRE : II 1D Ex ta IIIC T500 80 °C Da

Les données mentionnées ci-dessus indiquent que la totalité du transmetteur HMT360 est conçue pour la zone 0 pour le gaz, et la zone 20 pour les poussières. Notez que la sonde et le corps du transmetteur peuvent être installés dans la zone 0/20. Bien entendu, le transmetteur peut être également installé dans la zone 1 ou la zone 2.

Le HMT360 appartient à la classe de température T4 et au groupe d'explosion IIC, ce qui signifie qu'il peut être utilisé dans les zones contenant pratiquement tous les gaz sauf le disulfure de carbone. En savoir plus sur le produit et téléchargement du tableau de marquage dans une version mieux lisible sur www.vaisala.fr/HMT360.
