Una introducción al viewLinc de Vaisala

En la tercera y última publicación de blog de esta serie sobre Modbus, echamos un vistazo a Vaisala viewLinc, un sistema de monitoreo digital que es especialmente adecuado para Modbus debido a la capacidad del protocolo de comunicación para transmitir datos digitalmente. Debido a que la conversión de analógico a digital solo ocurre en el punto de medición, el uso de viewLinc con Modbus permite una recopilación y almacenamiento de datos extremadamente precisos.

Aplicaciones típicas de viewLinc

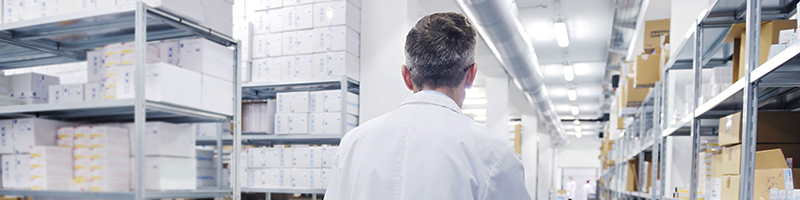

El sistema de monitoreo continuo viewLinc de Vaisala se usa a menudo en entornos regulados, por ejemplo, con productos farmacéuticos y dispositivos médicos. Cumplir con el requisito reglamentario de usar un sistema redundante separado para el monitoreo permite a los usuarios demostrar que procesos como el almacenamiento de medicamentos se han realizado dentro de las especificaciones requeridas. A diferencia de las plataformas de control lógico programable (PLC), viewLinc no es un sistema de control: se usa para monitorear la recopilación y el almacenamiento de datos, enviar alarmas cada vez que los valores medidos no cumplen con las especificaciones y proporcionar datos históricos sólidos para demostrar que los valores del proceso tienen mantenido dentro de los límites requeridos.

En estos tipos de entornos regulados, viewLinc se usa generalmente para monitorear la temperatura y la humedad en áreas de fabricación y almacenamiento, donde los sistemas de calefacción, ventilación y aire acondicionado (HVAC) se usan normalmente como sistemas de control. Como estos sistemas no tienen suficientes sensores para proporcionar la información detallada requerida para el monitoreo, viewLinc realiza esta función. Al ser un sistema totalmente digital, viewLinc no maneja ningún dato analógico y toda la conversión de analógico a digital la realizan los sensores en el punto de medición o cerca de él, desde cuyo punto los datos digitales pueden transmitirse y procesarse con precisión. Dado que la comunicación digital se ha convertido en la norma para los sistemas de monitoreo en entornos de ciencias de la vida, los largos cables analógicos y numerosas redes de termopares ahora son en gran parte cosa del pasado.


Uso de viewLinc para aplicaciones no digitales

Aunque los datos digitales generalmente son preferibles en entornos altamente regulados, viewLinc también tiene un registrador de datos universal que acepta entradas analógicas, lo que permite que las instalaciones utilicen instrumentos heredados especializados o equipos más antiguos que solo emiten valores analógicos para parámetros que los registradores de datos de Vaisala no ofrecen de otro modo. . Esta capacidad de aceptar casi cualquier medida también es beneficiosa cuando los parámetros que se miden minimizan los riesgos de error asociados con las calibraciones de bucle o la calibración en el campo. Un buen ejemplo de esto en viewLinc son las mediciones de presión diferencial, que a menudo se usan en salas limpias; En estas áreas se usa alta presión para garantizar un flujo de aire constante hacia las partes más sucias de la instalación, manteniendo el área limpia al evitar que las partículas fluyan aguas arriba.

Las mediciones de presión diferencial se toman en un panel ubicado cerca del registrador de datos, lo que permite cables cortos que reducen el impacto del cableado en la señal analógica y, por lo tanto, minimizan los errores. Es fácil integrar equipos de calibración estables y confiables en el campo para presión diferencial, y esta es la excepción y no la regla en este sentido. Para mediciones en salas limpias en las que es inconveniente realizar una calibración de bucle debido a cables más largos o problemas con su estándar de referencia de calibración, o donde la señal del dispositivo es demasiado complicada para una señal analógica, la digital es más útil. Un ejemplo de esto son los contadores de partículas, que son importantes para determinar qué tan limpia está la habitación.

Conexión de viewLinc con Modbus

Los contadores de partículas proporcionan datos de proceso complicados que no se pueden transmitir fácilmente con una señal analógica y, por lo tanto, se adaptan mucho mejor a una señal digital. Estos datos digitales están listos para viajar, por lo que no es necesario convertirlos a analógicos y viceversa; solo necesitan una ruta digital directa al sistema viewLinc, y la ruta que usamos es Modbus. Para facilitar la conversión de un dispositivo Modbus a viewLinc, hemos creado una biblioteca de plantillas dentro del sistema; por ejemplo, se pueden agregar dispositivos complicados, como contadores de partículas, simplemente seleccionando la plantilla correcta. También es posible crear y guardar nuevas plantillas, que luego puede usar una y otra vez.

Debido a que la comunicación digital sigue siendo precisa a largas distancias, disminuye la cantidad de calibraciones necesarias, aumenta la precisión de la calibración y le permite simplemente enviar el registrador de datos a un laboratorio de calibración y reemplazarlo con una unidad precalibrada para su proceso específico. El sistema viewLinc tiene capacidad de sensor analógico, pero esto solo es útil en los casos en que no hay otra opción. Por esta razón, viewLinc utiliza el protocolo de comunicación Modbus siempre que sea posible.
