전력 변압기에 대한 유중 가스 분석(DGA)

백서 다운로드

용존 가스 분석 - DGA

용존 가스 분석(DGA) 전력 변압기 상태 기반 유지 관리(CBM)와 결함 식별 및 계획되지 않은 변압기 정전 방지에 중요한 구성 요소입니다. 변압기 오일의 가스 수준은 결함의 존재를 나타낼 수 있으며 이러한 수준의 변화율을 사용하여 결함의 심각도를 확인할 수 있습니다.

그만큼 주요 결함 가스 DGA에는 수소, 메탄, 에탄, 에틸렌, 아세틸렌, 일산화탄소 및 이산화탄소.

유중 가스 분석(DGA)용 가스 모니터

유틸리티 및 산업 고객들은 이제 안전하게 장비 성능을 향상시킬 수 있으며 수명을 연장하고 적시에 유지 보수를 계획하며 예기치 않은 정전을 예방할 수 있습니다.

변압기 오일에 나타나는 유중 가스는 결함을 나타내는 반면, 가스 농도의 변화율은 결함의 심각도를 결정하는 데 사용됩니다.

 Optimus DGA 모니터, 와 같은 멀티 가스 DGA 모니터는 변압기 상태에 대한 포괄적인 이해를 제공하기 때문에 중요한 변압기에 가장 적합한 선택입니다. 반면 MHT410, 과 같은 단일 가스 모니터는 간단한 조기 경고 표시기로 사용할 수 있습니다.

총 가스 압력

전력 변압기의 운영 수명 극대화

총 가스 압력은 변압기 내부로의 공기 누출을 감지하는 획기적인 방법입니다. 변압기가 대기 공기와 산소로부터 여전히 밀봉되어 있는지 확인하는 강력하고 신뢰할 수 있으며 직관적인 방법입니다.

산소는 변압기 권선의 용지를 조기에 노화시키고 약화시켜 잠재적으로 변압기의 작동 수명을 수년 단축시킬 수 있습니다. 총 가스 압력이 해답입니다. 그리고 Vaisala Optimus™ OPT100 온라인 DGA 모니터에 표준으로 제공됩니다.

자세히 알아보려면 클릭하세요

Vaisala의 DGA 모니터가 독특한 이유는 무엇입니까?

Vaisala Optimus는 특허받은 진공 가스 추출 기술을 사용하여 기존 헤드 스페이스 및 기타 분리 방법에 비해 용해된 가스를 훨씬 더 완벽하게 추출합니다.

이를 통해 오일 유형, 사용 기간 또는 총 용존 가스에 관계없이 더욱 정확하고 신뢰할 수 있는 결과를 얻을 수 있습니다.

비디오를보다: VAISALA 진공 가스 추출 기술

실제 가스 측정을 위해 모니터는 적외선(IR) 가스 감지 기술을 사용합니다. 여기서 Vaisala의 자체 조정 가능한 IR 필터는 더 넓은 범위의 IR 스캐닝을 허용하여 더 나은 가스 선택성을 제공합니다. 측정에는 광원 강도 감소와 같은 드리프트 메커니즘을 제거하기 위해 지속적으로 사용되는 진공 IR 기준이 통합되어 있습니다.

이 모든 것을 통해 우리는 서비스나 유지 관리가 필요 없이 최고의 장기 안정성과 측정 성능을 달성할 수 있습니다.

비디오를보다: VAISALA OPTIMUS™ OPT100 DGA를 통한 유지 관리가 필요 없는 모니터링

Vaisala DGA 모니터링 기술의 장점

안정도

높은 가스 추출 속도, 새로운 진공 IR 기준 방법 및 특허 받은 자동 보정을 통해 더욱 신뢰할 수 있는 결과와 우수한 장기 안정성을 얻을 수 있습니다.

긴 수명

석유 및 가스 처리 시스템의 견고한 설계와 밀폐형 금속 구조를 통해 유지 관리가 필요 없는 작동.

광학 IR 측정 모듈에는 움직이는 부품이 없습니다.

소모품도 없고 가스 실린더도 없습니다.

즉시 사용 가능한 성능

온라인 DGA 모니터링은 변압기 상태에 대한 실시간 보기를 제공합니다.

적시에 취해진 시정 조치를 활성화합니다.

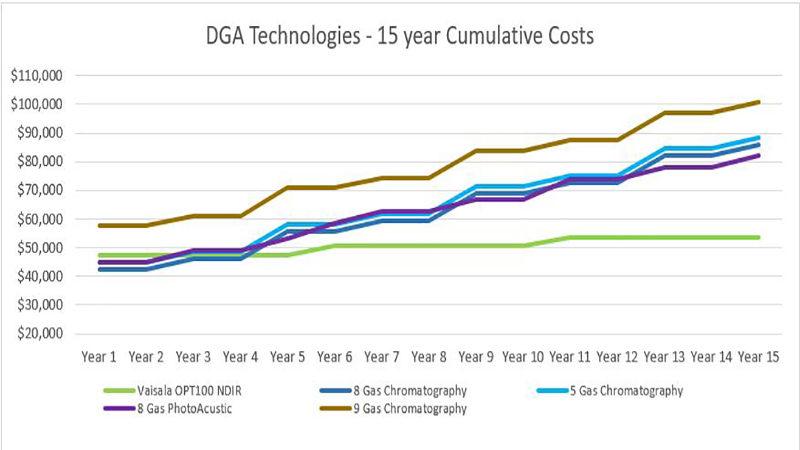

Optimus™ DGA 온라인 모니터로 유지보수가 필요 없는 총비용 절감

Vaisala Optimus™ DGA를 사용하면 유지보수가 필요 없는 모니터링이 가능합니다 - 소모품, 기계부품 또는 교정이 필요하지 않습니다. 기존 DGA 모니터와 비교하여 Optimus는 잘못된 경보, 유지보수 및 추가적인 수명 비용 없이 실시간 모니터링을 제공합니다.

Vaisala DGA 모니터는 잘못된 경보 없이 실시간으로 신뢰할 수 있는 추세 데이터를 제공함으로써 업스트림 문제를 감지하는 데 도움을 줍니다.

용존 가스 분석(DGA) 제품 주요 내용

Moisture in oil probe MMP8, normal and long

오일 측정부 MMP8의 수분

스마트하고 견고함 Vaisala (바이살라) MMP8입니다. Vaisala HUMICAP ® 센서 기술로 구동되는 이 제품은 업계의 가상 표준이 되었습니다.
DPT145 Multiparameter Transmitter for SF6 Gas

Multiparameter Transmitter DPT145

Our uniquely capable Multiparameter Transmitter for SF6 gas opens for you the world of online measurement of dew point, pressure, and temperature. It also calculates four other values, including SF6 density.

통찰력, 웹 세미나 등

Calculator

New DGA Calculator visualizes the state of your transformer

Turn your DGA data into Duval Triangles, Pentagon, and gassing trend graphs. Supports IEC & IEEE standards, data import & export and more.

Try the calculator

웨비나

온라인 변압기 수분 측정의 실용성

Vaisala의 Senja Leivo와 Riku Rantala가 직접 만나 실용성 및 실제로 알게 된 지식을 논의하고, 청중의 질문에 답하며, 변압기의 수분 측정에 대한 매우 가치 있고 직접적으로 적용 가능한 통찰력을 제공합니다..

자세히 알아보기

eBook

Moisture in Transformers Q&A eBook

Filled with your actual questions answered by Vaisala's experts, this nearly 40-page eBook is a versatile manual for anyone whose business it is to maintain guard against and understand the effects of moisture in power transformers.

Learn more

Webinar

Online DGA Monitoring of Power Transformers

Find the fundamentals of dissolved gas analysis for power transformers and get to know the data from field tests of Vaisala online monitors.
Learn more

eBook

전력 변압기의 수명을 개선하기 위한 4가지 핵심 전략을 알아보십시오

온라인 가스분석 모니터링을 통해 고압 자산을 보호하고 운영을 개선하며, 예산과 시간에 맞는 정보에 기반한 결정을 내릴 수 있는 방법을 배워보십시오.

자세히 알아보기

Webinar

The science of moisture in transformers

In four episodes, you'll get a deep dive into both the science and practice of moisture in oil and measuring it, culminating in a two Expert Q&A sessions with your insights & questions answered by the experts.

Learn more

Video blog

Infrared DGA and aging oils – possible without recalibration?

Infrared technologies, whether PAS or NDIR, are a great option for DGA monitoring. Infrared also makes it possible to create a maintenance-free DGA monitor that does not need any recalibration — if you can solve the challenge of oil aging.

Learn more

Customer case

Using online DGA to safeguard a transformer's end-of-life operation

The following case study explores the detection of severe faults and the overall monitoring process and procedure during an old transformer's final months in service - it's end-of-life (EOL).

Learn more

Blog

More robust air leak monitoring for power transformers – Total Gas Pressure

Ever-increasing efficiency targets concern all industries and their assets. Power transformers are no different. Maximizing and extending their lifetime is all about meeting this challenge.

Learn more
