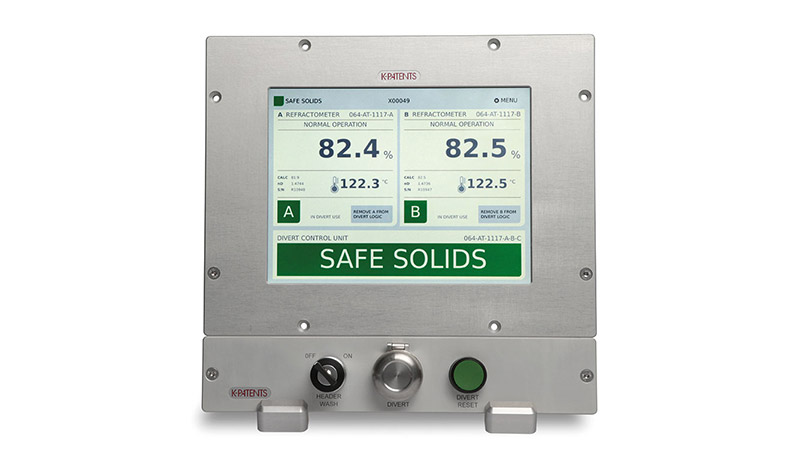

维萨拉 K-PATENTS® 数字转向控制系统 DD-23

适用于提高回收锅炉的安全性

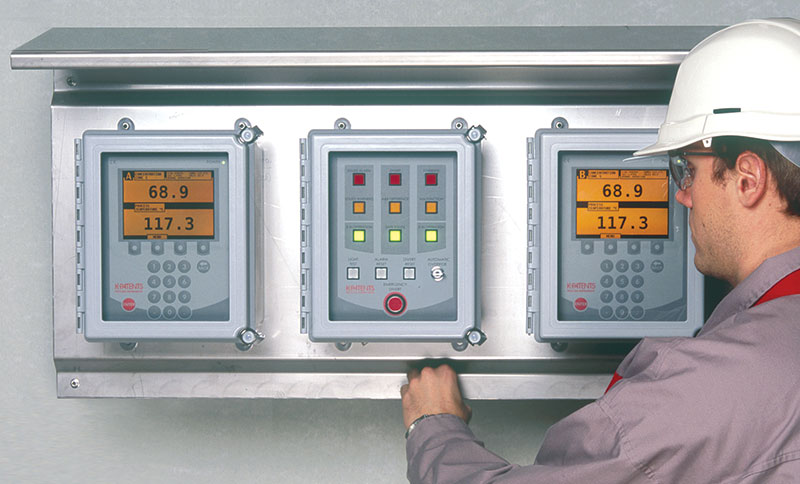

维萨拉 K‑PATENTS® DD-23 系统包括两个 K-Patents® SAFE-DRIVETM 折光仪 PR-23-SD 传感器,均位于黑液主管路中;此外还包括两个指示变送器和一个位于集成面板中的转向控制装置。用户可以通过以太网实现远程监测和事件数据记录。

维萨拉 K‑PATENTS® SAFE-DRIVETM 在线折光仪传感器配套安装了 SAFE-DRIVETM 隔离阀,折光仪能够在正常工作压力下安全、轻松地插入和缩回,而无需关闭黑液管路的阀门或中止工艺过程。SAFE-DRIVETM 隔离阀包含蒸汽清洗系统,用于自动清洗棱镜。该系统还包含 SAFE-DRIVETM 牵引器工具 SDR-23,用于实现传感器安全的插入和缩回。

每款折光仪都是独立的测量系统。每个系统发送单独的 mA 输出信号,可供控制系统或 DCS 使用。
DD-23 系统由微处理器控制。通过数字信号传输和微处理器进行诊断可确保操作无误。

请参阅 DD-23 的设计如何符合黑液碱炉安全咨询委员会( BLRBAC) 建议 (pdf),了解更多信息



特点

  • 从传感器到变送器,数字化的系统。该系统由微处理器控制,未使用模拟电路。
  • 通过数字信号传输和微处理器进行诊断可确保操作准确。
  • 由于该系统仅当固形物含量水平确实低于安全限值时才会做出响应,因而消除了误报。通过使用 K-Patents® DD-23,可以避免因不必要的切换操作而导致成本高昂的工艺中断。
  • 易于操作和清除多重诊断信息。
  • 借助 K-Patents® SAFE-DRIVETM 隔离阀和牵引器,折光仪传感器能够在正常工作压力下安全、轻松地插入和移除。易于放置,采用自保持设计。通过两个唇形密封件和一个 O 形圈进行三重密封。
  • SAFE-DRIVETM 牵引器可保护用户在传感器缩回和插入过程中免于被溢出物料意外烫伤。
  • 可防止意外打开或关闭隔离球阀。
  • 可以安全卸下可伸缩型棱镜清洗喷嘴以进行维修检查。
  • 使用标准 Web 浏览器进行远程监测:通过以太网连接向控制室远程提供实时测量数据、切换条件、测量值、诊断信息和事件日志记录。
  • 警报和接触式功能:针对低固形物含量和折光仪差值情形的警告和警报继电器,仪器和系统状态继电器,头部清洗开关。用于外部切换开关和硬连线切换复位的触点输入
